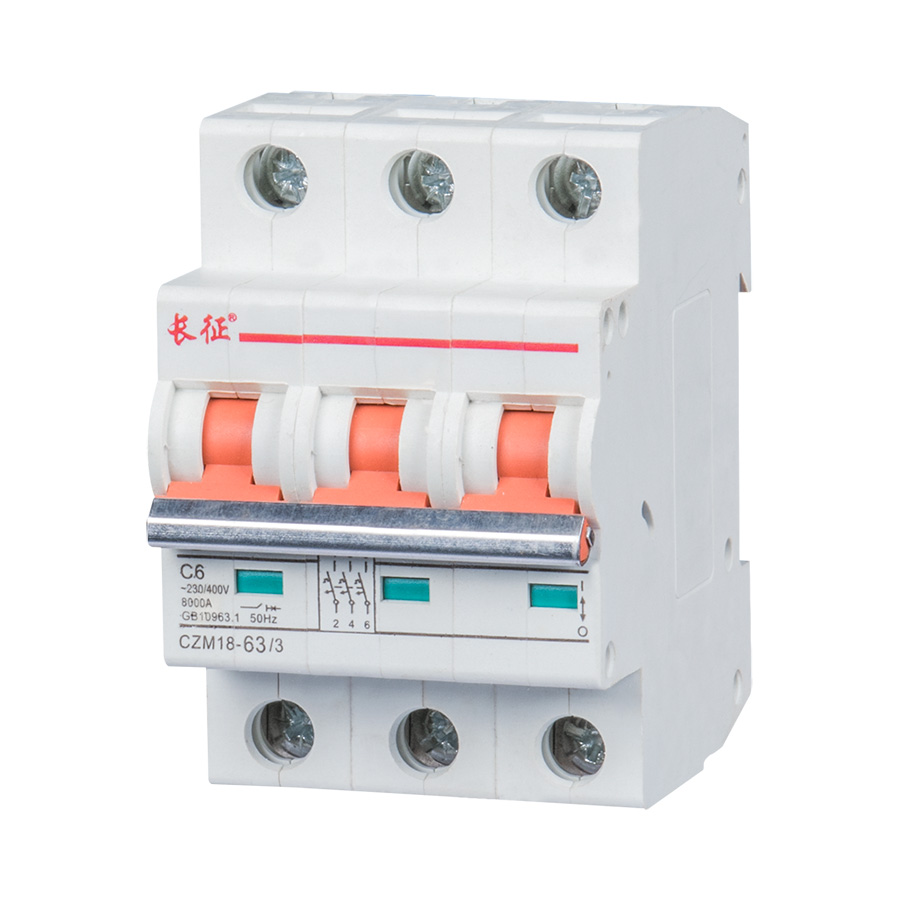

產品概述：
CZM18系列小型斷路器適用于交流50Hz，額定電壓230V/400V，額定電流至63A線路中。主要用于辦公樓、住宅及類似的建筑物的照明、配電線路及設備的過載、短路保護，同時也可以在正常情況下作為線路的不頻繁轉換之用。 該斷路器具有外形美觀、結構先進、性能可靠、分斷能力高（10kA)、飛弧短等特點；是工業、商業、高層和民用住宅等客戶理想的產品。產品型號說明
| ① | 企業代號 |
| ② | 小型斷路器 |
| ③ | 設計序號 |
| ④ | 殼架等級額定電流 |
| ⑤ | 額定電流（1A~100A) |
| ⑥ | 極數（1.1N.2.3.3N.4) |
| ⑦ | 脫扣特性（B.C.D) |
技術參數
極數：單極、1P+N、雙極、三極、3P+N、四極
額定電壓：230/400V
額定頻率：50/60Hz
額定短路分斷能力：10kA
電氣壽命：在Un、In及COS=0.90時，63A及以下:8000次循環；80A~100A:1500次循環（每次循環包括一次接通操作和一分斷操作)
機械壽命：63A及以下:20000次循環；80A~100A:10000次循環
耐壓：工頻耐壓2000V(1min)，脈沖耐壓6000V (1.2/50 us)
抗沖擊性能：承受10ms、20g沖擊至少18次；承受5ms、40g沖擊至少18次；抗震動性能:承受10 ~55Hz的3g,震動至少30分鐘。
儲存溫度：按IEC88第二部分第一節（持續96小時）-55℃~+55℃
工作環境溫度：-5℃~+40℃
防護等級：IP40（安裝后）
接線能力：63A及以下：軟線25mm2及以下，硬線35mm2及以下；80A~100A:軟線35mm2及以下，硬線50mm2及以下。
直流應用：1A~63A:額定短路分斷能力:6kA；最大電壓:單極60V；雙極串聯110V；80A~125A:額定短路分斷能力:10kA；
最大電壓：雙極串聯125V；四極串聯250V；瞬時脫扣電流比用于交流50/60Hz時高約40%。

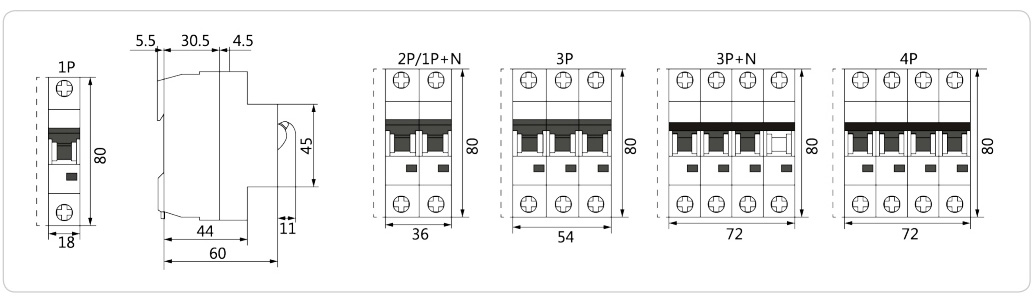

外形安裝尺寸圖
